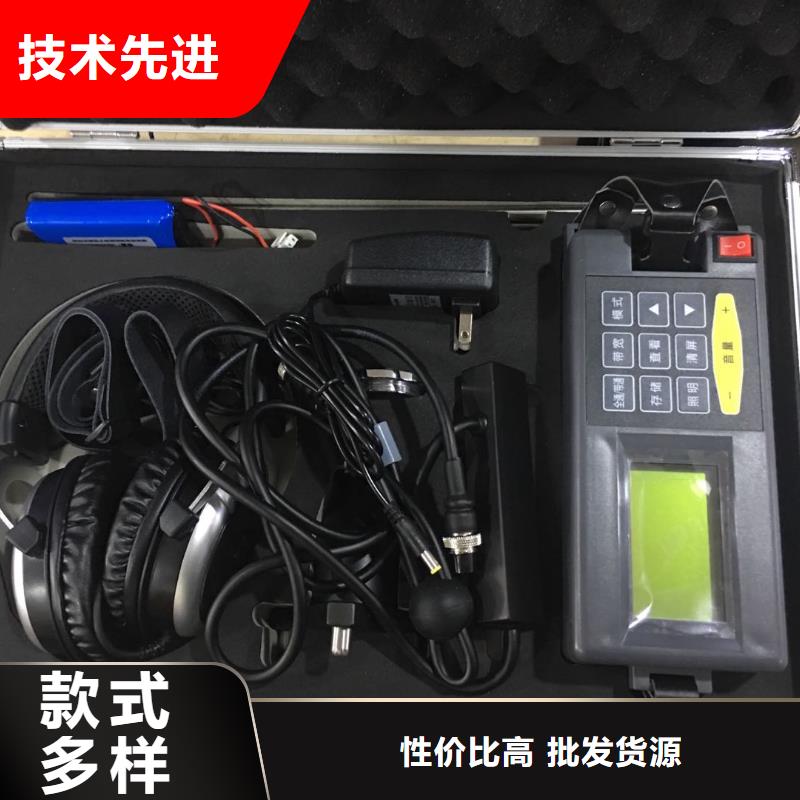

甘肃地下电缆管线探测仪基本操作接收器和钩式检测仪都是按POWER键开关机。检测仪开机后LED指示灯亮，进入测试模式。若开机后LED慢闪，检测仪电池电量不足，需要充电，充电时LED快闪。开机15分钟后LED持续慢闪， 提示检测仪将自动关机，此时按POWER键检测仪能继续工作。接收器开机后，LCD显示，按上下箭头键可以调节LCD背光亮度。接收器开机15分钟后LCD闪烁，提示接收器将自动关机，此时按POWER键接收器能继续工作。按HOLD键锁定并存储数据，锁定数据时HOLD符号指示，仪表可以存储9999组数据。按箭头键键移动光标或查阅数据，左右箭头键选择步进值5、10、100，1000上下箭头键查阅所存数据。按ENTER键确认进行当前操作。按ESC键退出当前目录返回上级菜单。进入数据删除模式，选择“是”按ENTER键确认删除存储的所有数据，数据删除后将不能恢复，请谨慎操作。2．测试高压，极其危险！必须由经培训并取得授权资格的人员操作，操作者须严格遵守规则，否则有电击的危险，造成人身伤害或伤亡事故。危险！严禁测试电压超过60kV的裸导线或汇流母线，否则有电击危险，造成人身伤害或设备损坏。检测仪挂在导线上，让导线处于检测仪的A区，如下图。A区无位置误差；B 区位置误差约增加0.2％；C区位置误差约增加2％。多芯电缆漏电巡查方法：检测仪钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。● 把火线零线（2根线）一齐钩住即测量单相电器设备的漏电流。● 把地线（1根线）钩住即测量设备该接地线的漏电流。● 把三相四线（4根线）一起钩住即测试总漏电流。● 把主线（1根线）钩住即测量该主线路的电流。六. 电池管理● 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。● 警告！电池盖板没有盖好的情况下禁止进行测试，否者有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于3.2V时，请及时充电，充电时间约4小时。2．若更换电池，先确认仪表处于关机状态，松开电池盖板的螺丝，打开电池盖板，换上新电池，注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系

甘肃地下电缆管线探测仪操作1．基本操作发射机短按POWER键开关机， 有电源指示灯指示。LCD显示屏显示当前电池电量大小和脉冲信号信息。按背光键开关LCD背光灯。接收机短按POWER键开机，LCD显示功能菜单页面，若开机后LCD不断黑屏闪烁，可能电池电压不足，请充电，按POWER键关机，本仪表开机15分钟后自动进入预关机状态，30秒后自动关机，按下任意按键可退出预关机状态，仪表可继续工作。开机后进入功能选择界面：线缆识别、电压测量。按上下箭头键可切换选择，按ENTER键确认进行当前选择并进入相应界面。按ESC键退出当前界面返回上级界面。进入线缆识别界面，显示信号强度电子表盘、增益强度、当前识别状态和电池电量信息；按左右箭头键调节增益强度1～5级，第5级信号放大强；按上下箭头键可以调节LCD背光亮度。进入电压测量界面，显示交流电压大小和和电池电量信息；按上下箭头键可以调节LCD背光亮度。2．发射机测试操作注意 有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。请确认目标电缆是否已经停电，两端的导体线芯是否已经与系统分开。发射机检查1、在把发射机接到电缆上之前请检查发射机的状态。2、输出信号检查：把红色鳄鱼夹测试线和黑色鳄鱼夹测试线连接到发射机相应的插座上，把红色鳄鱼夹和黑色鳄鱼夹短接，按下发射机开机键。3、将手持接收机的柔性线圈钳住测试线，发射机红色测试线信号输入柔性线圈上，按柔性线圈上箭头指向输入，接收机开机，绿色光栅顺时针动态指示，同时LCD下方显示“电缆识别成功”，并伴有“嘀”提示音，表示仪器能正常工作。若柔性线圈输入脉冲编码电流方向钳反，则红橙色光栅逆时针动态指示，LCD显示“非目标电缆”。4、发射机电池电量检查：按下开机键，LCD实时显示电池电量，当电池电压低于约9.5V时，有低电量符号显示时，表明电池欠压，需要充电。

甘肃 地下电缆管线探测仪 工作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的直流脉冲信号使故障重现，根据基尔霍夫定律，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失。逐级缩小接地区间范围，直到找到故障点。示意图如下:图1 系统示意图3主要功能与特点3.1充分注重用户的使用体验：体积小、重量轻、操作简单、定位快速准确、长时间工作稳定的特点，方便野外作业。3.2适用于小电流接地系统配电网,能够检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。3.3超低频高压直流信号、独有的高速采样技术以及先进算法有效的避免了系统分布电容影响，数据采样更加。3.4故障电阻的检测范围宽，能够有效检测高阻接地等隐性故障：?本仪器能够检测线路上由于瓷瓶开裂、污物、潮湿等原因高阻状态下的接地，此状态的检测可有效的防止隐性接地故障的发生。3.5施加恒流信号使故障重现，故障电阻发生变化仪器将自动调节保持电流恒定，为故障检测提供了可靠的信号保证。3.6整套仪器设计小巧，操作简单，自动化程度高，减少了人工参与判断引起的误判，提高了故障检测的准确性，大大了工作效率：?主机体积小整机质量仅4.5kg，采集器和接收器总共不足0.5kg，其便捷性可见一斑。?
